桥梁结构健康监测(跨河桥、成桥、挠度监测、监测系统施工及集成)

作者: 汇邦信息官 时间:2023-02-16 来源:汇邦光纤实验室
摘要:该项目是汇邦科技独立承担的桥梁结构在线监测工程项目,项目工作范围包括系统集成的全部内容:桥梁勘察、监测方案设计、监测设备生产、工程施工、软件系统开发及集成和后期系...

项目概述

该项目是汇邦科技独立承担的桥梁结构在线监测工程项目,项目工作范围包括系统集成的全部内容:桥梁勘察、监测方案设计、监测设备生产、工程施工、软件系统开发及集成和后期系统维护工作。

该桥于1995年竣工,中心桩号为K6+159m,桥梁全长332m,该桥平面位于直线上,纵向布置为8×13m+35m+50m+35m+8×13m,横向布置为0.25m(护栏)+1.0m(人行道)+7.0m(行车道)+1.0m(人行道)+0.25m(护栏),桥面全宽9.5m,桥面净宽7.0m,桥面设双向2%的横坡,设计荷载为汽车-20,挂车-100。

上部结构:主桥采用带挂梁的T型刚构,引桥采用13米钢筋混凝土空心板,桥面连续,桥面为水泥路面,全桥伸缩缝采用异型钢伸缩缝,支座采用板式橡胶支座。

下部结构:采用桩式(双柱)墩台、钻孔灌注桩基础。


监测内容

对桥梁结构重要的、或存在较严重病害的部位或构件进行重点监测,根据监测数据发出预警,再辅助人工对桥梁进行检查检测,结合监测和人工两方面的数据对桥梁结构进行安全评估。监测内容包括:应变监测、裂缝监测、挠度监测和温度监测。


总体设计

传感设备采用汇邦光纤光栅传感体系,系统选用无线数据传输将数据从前端传输到监控服务器,并通过云服务器实现整个网络的数据共享和存储,业主可以方便的通过手机、ipad等终端设备实时监控。



产品选型

应变监测:汇邦光纤光栅混凝土表面应变计

裂缝监测:汇邦光纤光栅裂缝计

扰度监测:汇邦光纤光栅静力水准仪

结构温度监测:汇邦光纤光栅温度计

数据采集:汇邦光纤光栅机架式快速解调仪

软件系统:汇邦光纤光栅在线监测系统

云服务器:阿里云服务器


工程说明

该桥主桥采用带挂梁的T型刚构,引桥采用13米钢筋混凝土空心板,根据该桥的检查报告,选取病害较多的四跨跨中截面进行应变监测。

光纤光栅应变计

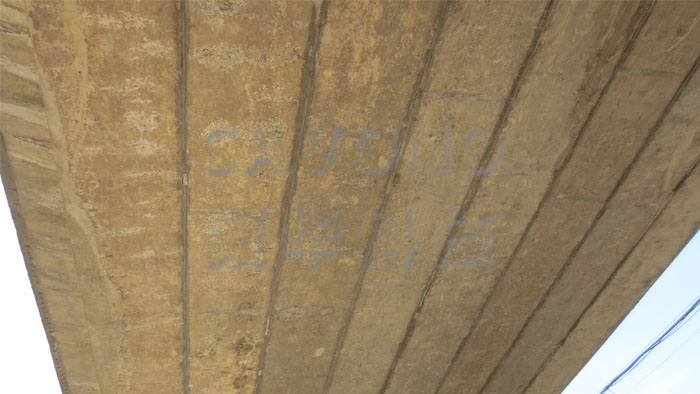

安装前的空心板结构,引桥每跨有8块空心板组成,应变计拟安装在每跨的跨中,即应变最大位置,应变计安装,通过灌浆锚杆固定于空心板底板混凝土表面。

光纤光栅应变计

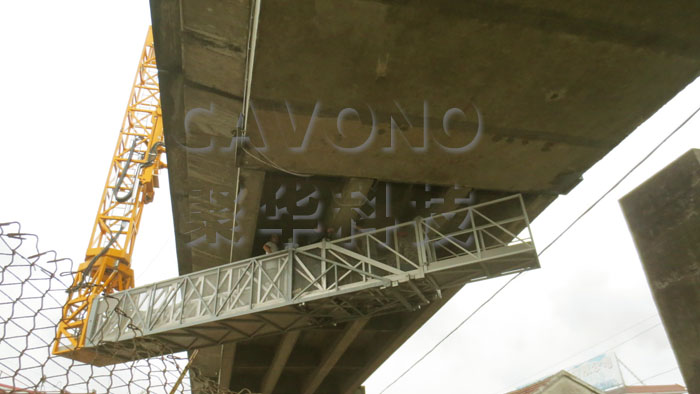

通过桥检车对桥梁主跨进行施工,安装应变计和静力水准仪,用来测量跨中应变和扰度。静力水准仪施工之前,已经用全站仪对各监测点的高程进行了准确测量,以保证静力水准仪施工过程中通液区段的水平性。安装完成的监测截面,裂缝计在安装时,锚杆跨越裂缝,裂缝计的锚头用速凝砂浆或环氧固定在钻孔中。

光纤光栅应变计
有对年日程线进行分析,上图为原始测量数据和消除温度补偿后的物理量日程线,测量数据能够准确的反应该监测点的物理量变化。

该桥梁监测工程监测设备生产、施工过程、软件开发和系统集成均有汇邦科技独立完成,该工程历时15天,提前业主计划完成。
