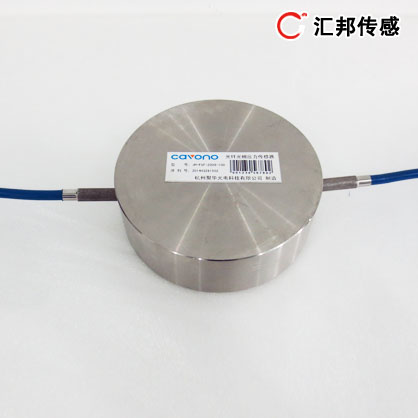

HB-FGS-H1光纤光栅土压力传感器

作者：汇邦信息官时间：2023-02-16 来源：汇邦光纤实验室

HB-FGS-H1光纤光栅土压力传感器

产品简介：HB-FGS-H1光纤光栅土压力计是优质采用恒弹性合金作为压力变送器件，利用光纤光栅的应变传感特性研制而成的一种新型土压力计，该土压力计用于长期埋设在土体或土石体内部，测量土中建筑物（结构物）如：挡土墙、桥墩、管道、钻孔桩及隧洞衬砌等的接触压力。

商品详情在线下单

HB-FGS-H1 光纤光栅土压力计

概述

HB-FGS-H1光纤光栅土压力计是优质采用恒弹性合金作为压力变送器件，利用光纤光栅的应变传感特性研制而成的一种新型土压力计，该土压力计用于长期埋设在土体或土石体内部，测量土中建筑物（结构物）如：挡土墙、桥墩、管道、钻孔桩及隧洞衬砌等的接触压力。
HB-FGS-H1在环型弹性基底上设计有温度补偿功能的光纤光栅应变传感芯片，具有准确的温度补偿功能，测量精度不受环境温度影响。

产品特点
• 长期稳定性好，埋入存活率高；
• 在恶劣环境下性能优越，抗机械疲劳；
• 本质安全，不受电磁干扰、抗腐蚀、抗污染、抗雷击能力强；
• 内部光纤应变元件采用金属化封装，长期零点稳定、温度漂移微小、焊接操作简便、动态特性良好；
• 尾纤采用耐腐蚀PU披覆铠装光缆，具有优异耐温性能和耐腐蚀、耐老化性能，适应长期野外环境
• 准分布式测量，在一根光纤上可以并联多个传感器（典型：12只）
• 内部安装一只光纤光栅温度传感器，用以补偿温度变化引起的影响
• 布置简单，可与其他类型光纤光栅传感器混合使用。

技术参数

项目	参数值
量程（MPa）	0.4、1、2、5
精度	1%F.S.
分辨率	0.1% F.S.
光栅数量	2
光栅中心波长(nm)	1528~1563
反射率	≥80%
工作温度范围（℃）	-30~80
尺寸(mm)	Φ120X30
尾纤	耐腐蚀PU披覆铠装，两端各1.5m，可定制
连接方式	熔接、防水型FC/APC接头
安装方式	直接埋设

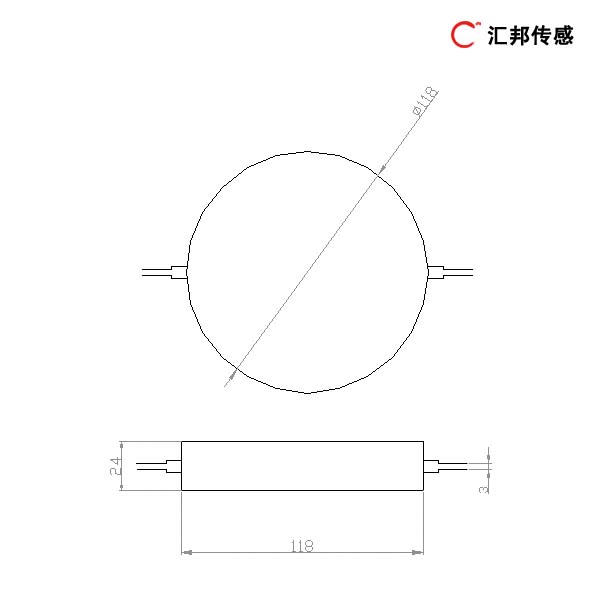

产品尺寸
